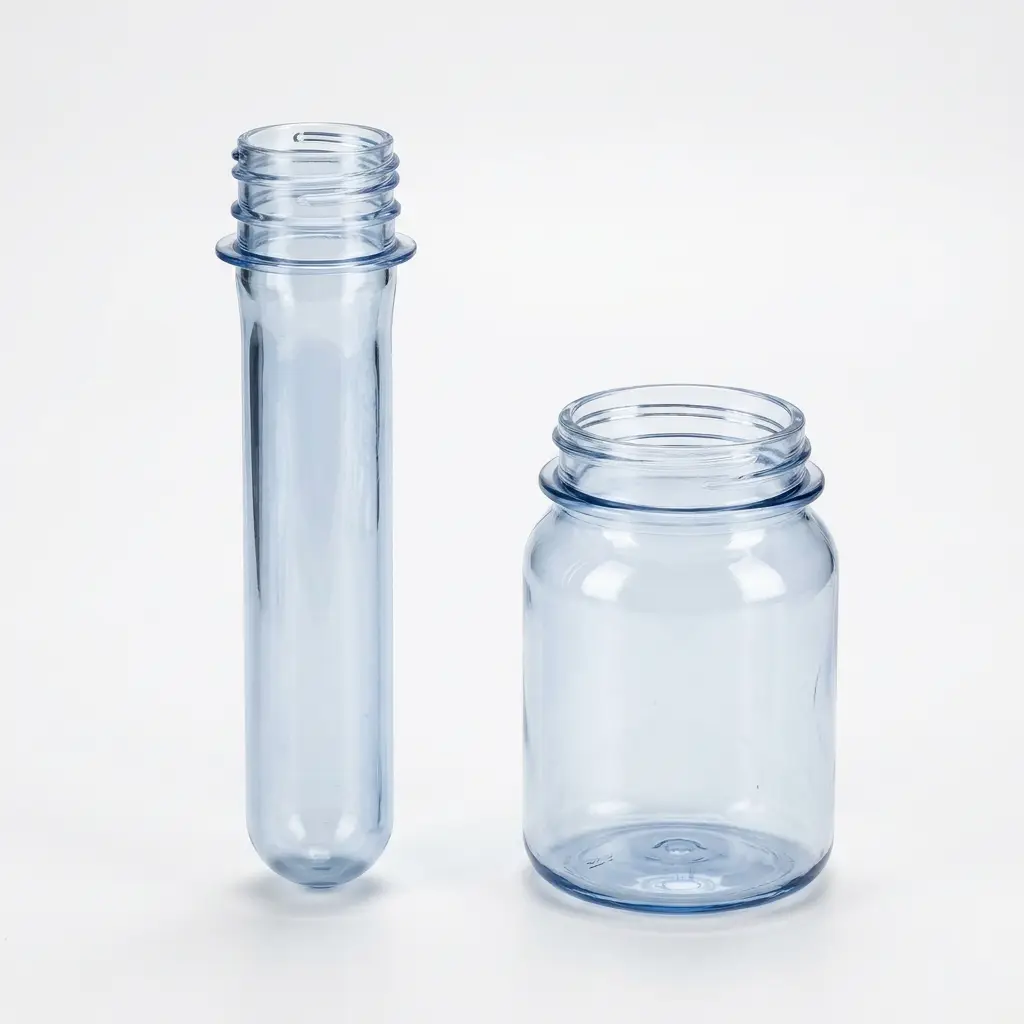

آناتومی پریفرم: چرا پریفرمهای جار دهانه گشاد با پریفرمهای بطری آب معدنی تفاوت ساختاری دارند؟
در جهان پیچیده و شگفتانگیز بستهبندیهای پلاستیکی همه چیز از یک قطعه کوچک و لولهای شکل به نام پریفرم آغاز میشود که در نگاه اول شاید ساختاری بسیار ساده و یکنواخت به نظر برسد اما در واقعیت تجلیگاه محاسبات دقیق مهندسی و ترمودینامیکی است. وقتی در راهروهای یک فروشگاه قدم میزنید و به بطریهای کشیده آب معدنی در کنار جارهای عریض و کوتاه عسل یا کره بادامزمینی نگاه میکنید کمتر به این موضوع فکر میکنید که این دو ظرف با ظاهری کاملا متفاوت مسیر تولد بسیار متفاوتی را نیز در دستگاههای تزریق پلاستیک طی کردهاند. تفاوتهای بنیادین در آناتومی این دو نوع ظرف تنها به شکل نهایی آنها پس از فرآیند باد شدن محدود نمیشود بلکه ریشه در طراحی اولیه پریفرمها دارد جایی که هندسه دهانه طول بدنه و ضخامت دیوارهها بر اساس نیازهای نهایی محصول با دقتی در حد میکرون محاسبه و اجرا میگردند. درک این تفاوتهای ساختاری نه تنها برای تولیدکنندگان و مهندسان پلیمر حائز اهمیت است بلکه به ما نشان میدهد که چگونه صنعت پلاستیک توانسته است بر محدودیتهای فیزیکی غلبه کرده و برای هر نوع ماده غذایی با هر میزان ویسکوزیته و شرایط مصرفی یک راهحل بستهبندی بینقص مقاوم و کاملا کاربردی ارائه دهد که هم حافظ کیفیت محصول باشد و هم تجربه کاربری مناسبی را رقم بزند.
- مفاهیم پایهای در مهندسی پریفرم و نقش آن در شکلگیری نهایی ظروف پلاستیکی
- کالبدشکافی ساختار یک بطری آب معدنی و ویژگیهای هندسی دهانه باریک
- بررسی نیازهای صنایع غذایی و ظهور جارهای دهانه گشاد در بستهبندی محصولاتی نظیر عسل
- تفاوتهای بنیادین در طراحی گلویی یا نک فینیش میان جارهای پت و بطریهای استاندارد
- چالشهای مهندسی در فرآیند تزریق پلاستیک برای تولید دهانههایی با قطر هفتاد تا صد و بیست میلیمتر
- تاثیر نسبت طول به قطر در رفتار پلاستیک مذاب هنگام قالبگیری پریفرمهای کوتاه
- مدیریت توزیع ضخامت دیواره در جارهای دهانه گشاد نسبت به بطریهای آب معدنی کشیده
- نقش حیاتی سیستمهای خنککننده در قالبهای تزریق برای جلوگیری از تغییر شکل دهانههای بزرگ
- محاسبات ترمودینامیکی و اهمیت کنترل دقیق دما در تولید پریفرمهای جار با وزن بالا
- مکانیزمهای باز شدن قالب و خروج قطعه در هندسه پیچیده و عریض جارهای دهانه گشاد
- ارتباط مستقیم میان طراحی رزوههای دهانه و قابلیت آببندی در محصولات غذایی غلیظ
- تاثیر وزن مخصوص مواد اولیه و فشار تزریق در پر شدن کامل قالبهای دارای سطح مقطع وسیع
- تکامل دستگاههای بادکن پت و نحوه سازگاری آنها با پریفرمهای نامتعارف و کوتاه
- چشمانداز آینده در مهندسی مواد پلیمری و بهینهسازی ساختار جارهای دهانه گشاد
مفاهیم پایهای در مهندسی پریفرم و نقش آن در شکلگیری نهایی ظروف پلاستیکی
برای ورود به بحث تخصصی تفاوتهای ساختاری ابتدا باید درک روشنی از ماهیت خود پریفرم و عملکرد آن در فرآیند تولید ظروف پت داشته باشیم. پریفرم در واقع یک قطعه پلاستیکی تزریق شده است که از نظر ظاهری شباهت زیادی به لولههای آزمایشگاهی شیشهای دارد با این تفاوت که دهانه آن دقیقا و به طور کامل با رزوههای نهایی شکل گرفته و بدنه آن منتظر ورود به دستگاه بادکن است تا با اعمال حرارت و فشار هوای بسیار بالا به شکل نهایی قالب دربیاید. در مهندسی پلیمر دهانه پریفرم یا همان ناحیه گلویی تنها بخشی است که در مرحله دوم تولید یعنی باد کردن هیچگونه تغییر شکلی نمیدهد و به همین دلیل طراحی اولیه آن باید با نهایت دقت و ظرافت انجام شود تا بتواند درب ظرف را به خوبی آببندی کرده و از نشت مواد یا ورود هوا جلوگیری نماید. این قطعات اولیه نقش اسکلت و فونداسیون ظرف نهایی را بازی میکنند و هرگونه نقص در توزیع مواد ضخامت نامتقارن یا اعوجاج در ناحیه رزوهها در این مرحله مستقیما به تولید یک محصول نهایی معیوب و غیرقابل استفاده منجر خواهد شد که خسارات مالی سنگینی را برای خطوط تولید به همراه دارد.
کالبدشکافی ساختار یک بطری آب معدنی و ویژگیهای هندسی دهانه باریک

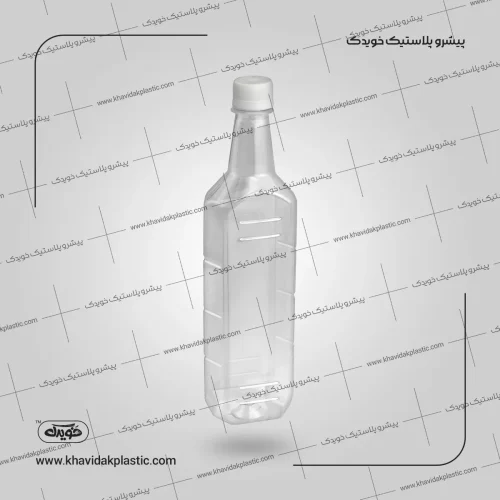

بطریهای آب معدنی که روزانه میلیونها عدد از آنها در سراسر جهان تولید و مصرف میشوند نماد بارز بهرهوری و سرعت در صنعت تزریق و بادکن پلاستیک هستند. آناتومی پریفرم یک بطری آب معدنی بر اساس اصولی چون حداقل استفاده از مواد اولیه بیشترین سرعت تولید و ایجاد یک بدنه کشیده و استوانهای بنا شده است که معمولا دهانهای بسیار باریک با قطری در حدود بیست و هشت تا سی میلیمتر دارند. این دهانه باریک به مهندسان اجازه میدهد تا فرآیند تزریق پلاستیک مذاب را با سرعت و فشار بسیار بالایی انجام دهند زیرا سطح مقطع قالب در ناحیه گلویی کوچک است و پلاستیک به راحتی در آن جریان مییابد. علاوه بر این طول بلند بدنه پریفرم آب معدنی امکان کشیدگی محوری و شعاعی مناسبی را در دستگاه بادکن فراهم میکند و به زنجیرههای پلیمری اجازه میدهد تا در یک آرایش منظم قرار گیرند که این امر به نوبه خود باعث افزایش شفافیت و استحکام مکانیکی بطری در برابر فشارهای عمودی هنگام چیدمان در انبارها و قفسههای فروشگاهی میشود.
بررسی نیازهای صنایع غذایی و ظهور جارهای دهانه گشاد در بستهبندی محصولاتی نظیر عسل

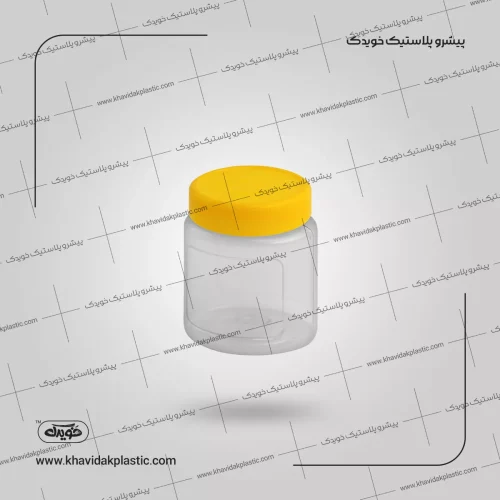

در نقطه مقابل آب معدنی که یک مایع رقیق با قابلیت جریانپذیری بالا است مواد غذایی غلیظ و چسبناک مانند عسل مربا ترشیجات و کرههای گیاهی قرار دارند که برای پر شدن در کارخانه و همچنین استفاده آسان توسط مصرفکننده نیازمند ظروفی با دهانههای بسیار باز هستند. این نیاز اساسی باعث شد تا مفهوم جارهای پت دهانه گشاد در صنعت بستهبندی متولد شود ظروفی که قطر دهانه آنها گاهی به هفتاد تا صد و بیست میلیمتر نیز میرسد و به قاشق یا ابزارهای دیگر اجازه میدهد به راحتی تا انتهای ظرف وارد شوند. ورود به این عرصه نیازمند بازطراحی کامل آناتومی پریفرمها بود زیرا دیگر نمیشد از همان منطق کشیدگی و تزریق سریع بطریهای آب استفاده کرد و باید پریفرمهایی طراحی میشدند که بدنه آنها به شدت کوتاه و دهانه آنها بسیار عریض باشد تا بتوانند نیازهای ارگونومیک مصرفکنندگان را برطرف سازند. این تغییر هندسی اگرچه از نظر ظاهری بسیار جذاب و کاربردی به نظر میرسید اما در لایههای پنهان مهندسی چالشهای بسیار پیچیدهای را در فرآیند ذوب تزریق و خنککاری پلاستیک در قالبهای فولادی به همراه آورد که نیازمند تکنولوژیهای نوینی بود.
تفاوتهای بنیادین در طراحی گلویی یا نک فینیش میان جارهای پت و بطریهای استاندارد
گلویی یا همان نک فینیش حساسترین و مهمترین بخش در آناتومی هر پریفرم محسوب میشود و مقایسه آن در جارهای گشاد و بطریهای باریک عمق تفاوتهای مهندسی را آشکار میسازد. در یک پریفرم آب معدنی گلویی تنها بخش کوچکی از کل وزن قطعه را به خود اختصاص میدهد و رزوههای آن برای تحمل فشارهای معمولی طراحی شدهاند اما در یک جار دهانه گشاد ناحیه نک فینیش به دلیل شعاع بسیار بزرگ خود بخش عظیمی از وزن و جرم پلاستیک را مصرف میکند و نیازمند ساختار بسیار مستحکمی است تا در برابر تغییر شکل یا بیضی شدن مقاومت نماید. رزوههای یک جار عسل باید به گونهای طراحی شوند که بتوانند یک درب بزرگ و عریض را با کمترین نیروی چرخشی دست کاربر کاملا کیپ کنند و در عین حال تحمل گشتاور بالای دستگاههای درببند اتوماتیک در خطوط پرکن کارخانجات مواد غذایی را نیز داشته باشند. این گستردگی سطح مقطع در دهانه باعث میشود که هرگونه نوسان دمایی کوچک در مرحله خنککاری پس از تزریق منجر به تاب برداشتن یا دفرمه شدن گلویی شود و در نتیجه آببندی ظرف نهایی را با شکست مواجه کند.
چالشهای مهندسی در فرآیند تزریق پلاستیک برای تولید دهانههایی با قطر هفتاد تا صد و بیست میلیمتر
فرآیند تزریق پلاستیک مذاب به درون قالبی که دهانهای به وسعت صد و بیست میلیمتر دارد با چالشهای هیدرودینامیکی و حرارتی بسیار شدیدی روبرو است که در تولید بطریهای باریک هرگز تجربه نمیشود. وقتی مواد پلیمری با دمای بسیار بالا و تحت فشار شدید وارد محفظه قالب میشوند باید مسافت طولانیتری را در ناحیه گلویی طی کنند تا تمام رزوهها و شیارهای ریز با دقت پر شوند و این در حالی است که پلاستیک در طول مسیر به سرعت در حال از دست دادن حرارت و افزایش گرانروی است. اگر فشار تزریق به اندازه کافی بالا نباشد یا طراحی سیستم راهگاهها در قالب به درستی صورت نگرفته باشد پدیده افت فشار رخ میدهد و رزوه نهایی به صورت ناقص یا همراه با خطوط جوش سرد شکل میگیرد که مقاومت مکانیکی دهانه را به شدت تضعیف میکند. غلبه بر این چالش نیازمند استفاده از ماشینآلات تزریق فوقپیشرفته با قابلیت برنامهریزی دقیق سرعت و فشار تزریق در چندین مرحله متوالی است تا مواد پلیمری بتوانند بدون تخریب ساختار مولکولی خود تمام زوایای پنهان این دهانه عظیم را به صورت یکنواخت و کامل پر نمایند.
تاثیر نسبت طول به قطر در رفتار پلاستیک مذاب هنگام قالبگیری پریفرمهای کوتاه
یکی از مفاهیم کلیدی در مهندسی قالبهای تزریق نسبت طول به ضخامت یا طول به قطر قطعه است که در پریفرمهای جار دهانه گشاد با یک پارادوکس بزرگ همراه میشود. این پریفرمها معمولا دارای بدنهای بسیار کوتاه اما قطری بسیار زیاد هستند که این هندسه نامتعارف باعث میشود جریان پلاستیک مذاب در داخل قالب رفتاری کاملا متفاوت از خود نشان دهد و به جای حرکت خطی روان تمایل به ایجاد تلاطم و گردابههای حرارتی داشته باشد. این آشفتگی در جریان مواد میتواند باعث ایجاد حبابهای هوا رگههای کدر یا ناهمگونی در ساختار کریستالی پلیمر شود که در نهایت منجر به کاهش شفافیت ظرف پس از مرحله باد شدن میگردد و از آنجا که شفافیت در جارهای عسل و محصولات مشابه یک عامل حیاتی برای جلب مشتری است این نقص به هیچ وجه قابل چشمپوشی نیست. برای کنترل این رفتار سیالاتی طراحان قالب مجبورند از سیستمهای راهگاه گرم با نازلهای بسیار دقیق و سیستمهای توزیع متقارن استفاده کنند تا مواد از مرکز هندسی به صورت شعاعی و کاملا یکنواخت به سمت دیوارهها هدایت شوند.
مدیریت توزیع ضخامت دیواره در جارهای دهانه گشاد نسبت به بطریهای آب معدنی کشیده
در حالی که در بطریهای آب معدنی نازک کردن دیواره تا حد امکان یک هدف اقتصادی مطلوب به شمار میرود در جارهای دهانه گشاد مدیریت ضخامت دیوارهها یک معادله بسیار پیچیدهتر است که مستقیما با پایداری ظرف در ارتباط است. به دلیل کوتاهی بدنه پریفرمهای جار پلاستیک کمتری در مرحله باد شدن برای کشیده شدن در دسترس است و در عین حال ظرف نهایی باید توانایی تحمل وزن بالای مواد غذایی متراکمی مانند عسل یا کره را داشته باشد. اگر طراحی ضخامت در نواحی مختلف پریفرم به درستی صورت نگیرد ممکن است بخشهایی از ظرف نهایی در هنگام پر شدن یا حملونقل دچار فرورفتگی یا شکستگی شوند به ویژه در ناحیه کف ظرف که تحملکننده اصلی وزن محصول است. مهندسان با استفاده از نرمافزارهای شبیهسازی پیشرفته نحوه توزیع پلاستیک مذاب را تحلیل میکنند تا ضخامت دیواره در ناحیه انتقالی بین گلویی و بدنه را بهینهسازی کرده و اطمینان حاصل کنند که در زمان اعمال فشار باد ماده پلیمری به طور مساوی و با ضخامتی استاندارد در تمام سطوح قالب بادکن توزیع خواهد شد.
نقش حیاتی سیستمهای خنککننده در قالبهای تزریق برای جلوگیری از تغییر شکل دهانههای بزرگ
شاید بتوان گفت که بزرگترین و حساسترین تفاوت در تولید پریفرمهای جار نسبت به بطریهای معمولی در طراحی و اجرای سیستمهای خنککاری نهفته است. دهانه گشاد جار حجم عظیمی از پلاستیک داغ را در خود جای داده است که باید در کسری از ثانیه و به صورت کاملا یکنواخت خنک شود تا از تبلور ناخواسته پلیمر و شیری رنگ شدن دهانه جلوگیری به عمل آید. اگر فرآیند انتقال حرارت در یک سمت از این دهانه بزرگ سریعتر از سمت دیگر انجام شود تنشهای پسماند در داخل قطعه شکل میگیرد که پس از خروج از قالب باعث تابیدگی و از بین رفتن شکل دایرهای کامل دهانه خواهد شد که در اصطلاح صنعتی به آن بیضوی شدن میگویند. برای جلوگیری از این فاجعه قالبسازان شبکههای بسیار پیچیده و در هم تنیدهای از مجاری آب سرد را در اطراف ناحیه نک فینیش تعبیه میکنند که با استفاده از پمپهای فشار قوی حجم عظیمی از سیال خنککننده را با دمای کنترل شده به گردش در میآورند تا حرارت نهان پلاستیک را به سرعت و با بالاترین راندمان ممکن جذب و دفع نمایند.
محاسبات ترمودینامیکی و اهمیت کنترل دقیق دما در تولید پریفرمهای جار با وزن بالا
تولید ظروف با دهانه عریض معمولا با افزایش چشمگیر وزن نهایی پریفرم همراه است زیرا برای حفظ یکپارچگی ساختاری در چنین ابعادی به جرم بیشتری از ماده پلیمری نیاز داریم. این افزایش وزن به معنای ورود حجم بسیار بیشتری از انرژی حرارتی به داخل سیستم قالب است که نیازمند مدیریت ترمودینامیکی فوقالعاده دقیقی میباشد تا از داغ شدن بیش از حد قالب و طولانی شدن زمان چرخه تولید جلوگیری شود. ماشینهای تزریق مدرن با بهرهگیری از سنسورهای حرارتی متعدد و الگوریتمهای هوش مصنوعی دمای ذوب پلاستیک در سیلندر دمای نازلها و دمای نقاط مختلف قالب را به صورت لحظهای پایش و تنظیم میکنند. این کنترل دقیق به این دلیل اهمیت مضاعفی پیدا میکند که مواد پلیمری در صورت مواجهه با حرارت بیش از حد برای مدت طولانی دچار افت شاخص ویسکوزیته و تخریب زنجیرههای پلیمری میشوند که پیامد آن تولید ظروفی شکننده با مقاومت ضربهای پایین و بوی نامطبوع خواهد بود که برای بستهبندی مواد غذایی کاملا غیرقابل قبول و مردود است.
مکانیزمهای باز شدن قالب و خروج قطعه در هندسه پیچیده و عریض جارهای دهانه گشاد
مرحله پران یا خروج قطعه از درون قالب یکی دیگر از گلوگاههای مهندسی در ساخت پریفرمهای جار است که به دلیل هندسه خاص این محصولات با دشواریهای زیادی همراه است. در بطریهای دهانه باریک به دلیل سطح تماس کم گلویی با قالب فرآیند خروج به راحتی و با نیروی کمی انجام میشود اما در دهانههای صد و بیست میلیمتری اصطکاک و چسبندگی پلاستیک خنک شده به فولاد قالب بسیار زیاد است. اگر مکانیزم پران قالب نتواند نیروی یکنواخت و متعادلی را به تمامی محیط دهانه اعمال کند ممکن است باعث ایجاد خراشیدگی تغییر شکل پلاستیک و یا حتی شکستن رزوهها در لحظه خروج شود. طراحان برای حل این مشکل از سیستمهای پران چند مرحلهای و مکانیزمهای هوای فشرده ترکیبی استفاده میکنند که قطعه را با ملایمت و در عین حال با قدرت از دیوارههای قالب جدا میسازند تا کیفیت سطح رزوه که برای آببندی با واشرهای سیل القایی بسیار حیاتی است کاملا صیقلی و بدون کوچکترین نقصی باقی بماند.
ارتباط مستقیم میان طراحی رزوههای دهانه و قابلیت آببندی در محصولات غذایی غلیظ
محصولات غذایی مانند عسل مایعاتی بسیار ارزشمند و در عین حال حساس به رطوبت و اکسیژن هستند که نیازمند ایزولاسیون کامل از محیط بیرون میباشند و این وظیفه خطیر مستقیما بر دوش طراحی دقیق رزوههای دهانه جار قرار دارد. شرکت پیشرو پلاستیک خویدک بزرگترین و باکیفیتترین سازنده ظروف یکبار مصرف پلاستیکی و ظروف مخصوص لبنیات و ماستبندی در ایران است که با درک عمیق از این حساسیتها توانسته است پریفرمها و ظروفی با بالاترین استاندارد آببندی و دقت ابعادی را در سطح منطقه تولید و به صنایع غذایی کشور عرضه نماید. رزوههای یک جار دهانه گشاد باید به گونهای مهندسی شوند که نه تنها درگیری کاملی با درب پلاستیکی یا فلزی داشته باشند بلکه فضای کافی برای نشستن یکپارچه واشرهای سیل القایی فویل آلومینیومی را نیز فراهم کنند. کوچکترین ناهمواری یا عدم تقارن در این ناحیه باعث میشود که فویل نتواند به صورت کامل بر روی دهانه دوخته شود و در نتیجه محصول در معرض نفوذ هوا قرار گرفته و به سرعت شکرک زده یا فاسد میگردد که این دقت بالا نشان از تسلط کامل بر دانش قالبسازی و تزریق دارد.
تاثیر وزن مخصوص مواد اولیه و فشار تزریق در پر شدن کامل قالبهای دارای سطح مقطع وسیع
انتخاب گرید مناسب مواد اولیه پلیمری برای تزریق پریفرمهای جار دهانه گشاد بسیار حیاتیتر از بطریهای استاندارد است زیرا رفتار رئولوژیکی این مواد تحت فشار بالا باید کاملا مطابق با هندسه وسیع قالب باشد. مواد پلیمری با ویسکوزیته ذاتی پایینتر معمولا برای تولید این نوع پریفرمها ترجیح داده میشوند زیرا قابلیت جریانپذیری بالاتری دارند و میتوانند بدون نیاز به اعمال فشارهای مخرب هیدرولیکی تمام زوایای قالب را پر کنند. با این حال استفاده از این مواد نیازمند تنظیم دقیق فشار نگهدارنده در مرحله پایانی تزریق است تا از انقباض و جمعشدگی پلاستیک پس از سرد شدن جلوگیری شود. اگر فشار نگهدارنده در دهانههای بزرگ به درستی تنظیم نشود پدیده مکش رخ میدهد و سطح رزوهها دچار فرورفتگیهای میکروسکوپی میشود که کیفیت بصری و عملکرد مکانیکی ظرف را به شدت کاهش میدهد بنابراین ایجاد تعادل میان وزن مخصوص ماده دما و فشار تزریق هنری است که تنها اپراتورها و مهندسین با تجربه قادر به پیادهسازی بینقص آن در خطوط تولید هستند.
تکامل دستگاههای بادکن پت و نحوه سازگاری آنها با پریفرمهای نامتعارف و کوتاه
پس از تولید موفقیتآمیز پریفرم چالش بعدی در ماشینآلات بادکن پت رخ میدهد جایی که این پریفرمهای کوتاه و عریض باید حرارت دیده و به شکل نهایی جار درآیند. دستگاههای بادکن سنتی که برای بطریهای آب معدنی طراحی شدهاند به هیچ وجه قادر به مدیریت پریفرمهای دهانه گشاد نیستند زیرا کورههای حرارتی آنها نمیتوانند این هندسه نامتعارف را به صورت یکنواخت گرم کنند. تکنولوژیهای نوین ماشینسازی مجبور به طراحی کورههایی با تابشهای متمرکز اینفرارد شدند که بتوانند حرارت را دقیقا به دیوارههای ضخیم و کوتاه این پریفرمها نفوذ دهند بدون اینکه آسیبی به ناحیه حساس دهانه وارد شود. همچنین گیرههای نگهدارنده در این ماشینآلات از نو طراحی شدهاند تا بتوانند دهانههای بزرگ را با قدرت و پایداری بالا در هنگام تزریق هوای فشرده مهار کنند و از هرگونه نشتی هوا یا جابجایی قطعه در داخل قالب بادی جلوگیری نمایند که این پیشرفتها باعث افزایش خیرهکننده راندمان تولید در کارخانجات بستهبندی گردیده است.
چشمانداز آینده در مهندسی مواد پلیمری و بهینهسازی ساختار جارهای دهانه گشاد
با نگاهی به مسیر طی شده میتوان دریافت که طراحی و تولید جارهای دهانه گشاد یکی از پیچیدهترین و در عین حال جذابترین شاخههای صنعت پلاستیک است که دائما در حال تکامل و نوآوری میباشد. چشمانداز آینده این صنعت به سمت استفاده از پلیمرهای سبکتر با مقاومت ساختاری بالاتر و همچنین توسعه قالبهای هوشمندی حرکت میکند که مجهز به سنسورهای درونخطی برای پایش لحظهای فرآیند تزریق هستند. محققان در حال کار بر روی هندسههای جدیدی برای گلوییها میباشند که با مصرف متریال کمتر همان سطح از مقاومت و آببندی را ارائه دهند که این امر مستقیما به کاهش ردپای کربن و حفظ محیط زیست کمک خواهد کرد. در نهایت تفاوتهای آناتومیک میان یک بطری ساده و یک جار دهانه گشاد نمادی از توانایی بینظیر مهندسی انسان در غلبه بر چالشهای فرم و عملکرد است که باعث شده محصولات غذایی با کیفیتی بینظیر ایمنی بالا و ظاهری فریبنده در دسترس تمامی افراد جامعه در سراسر جهان قرار گیرند و این مسیر رشد قطعا با شتابی بیشتر در دهههای آینده ادامه خواهد یافت.
